后硅时代来临 MIT碳纳米管CPU成功验证，芯片去“硅”化迈出关键一步

在摩尔定律逼近物理极限的今天，寻找硅的替代材料已成为全球半导体行业最紧迫的课题。麻省理工学院（MIT）的研究团队宣布，他们成功研制并验证了一款基于碳纳米管（CNT）的微处理器（CPU），这是芯片“去硅化”进程中的一个里程碑式突破，为未来高性能、低功耗计算开辟了全新的技术路径。

碳纳米管：超越硅的先天优势

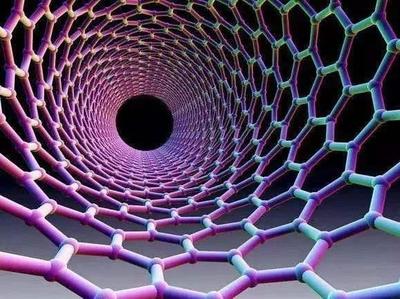

碳纳米管是由石墨烯片层卷曲而成的无缝中空管，直径仅为纳米量级。与硅相比，碳纳米管拥有极高的载流子迁移率，理论上其电子迁移率可达硅的数十倍，这意味着在相同电压下可以运行得更快，或者在相同频率下大幅降低能耗。碳纳米管还具备优异的热导率和机械强度，被视为构建下一代纳米电子器件的理想沟道材料。长期以来，碳纳米管的可控生长、高纯度分离以及器件制备中的一致性问题，尤其是金属型与半导体型碳纳米管的分离难题，一直阻碍其走向大规模集成电路应用。

MIT的突破：从单个晶体管到完整CPU

MIT团队此次的成功在于实现了从材料到架构的系统性集成。据公开资料显示，该团队采用了一种名为“优先级排列”的组装方法，能够将高纯度的半导体型碳纳米管精确地放置在晶圆上，并以此构建出数以万计的晶体管。这些晶体管随后被互连成一个具有完整功能的32位RISC-V架构CPU——RV32I。该CPU成功运行了经典的“Hello World”程序以及一些基本的算术运算任务，证明了碳纳米管晶体管不仅能在实验室中单个工作，更能在复杂的逻辑电路中稳定协同运行。

值得关注的是，该CPU的制造工艺与现有的硅基CMOS产线具有较高的兼容性，这意味着未来有望利用现有的半导体基础设施进行升级改造，而非完全推倒重来。研究团队还展示了该技术在大规模生产中的潜力，通过优化工艺，晶体管良率已提升至足以支撑中等规模集成电路的水平。

技术挑战与产业化前景

尽管成果振奋人心，但碳纳米管CPU距离商用仍有不短的路要走。目前的演示芯片集成度相对较低，时钟频率仅为千赫兹级别（约1-2kHz），与商用CPU的吉赫兹相去甚远。主要瓶颈在于碳纳米管材料的纯度（目前仍含有微量金属型管）、器件间的性能离散性以及高密度集成时的散热和可靠性问题。如何将直径仅1纳米的碳纳米管与金属电极形成低阻值的欧姆接触，也是量产工艺中需要攻克的难关。

不过，MIT的这项研究已经清晰地勾勒出“后硅时代”的可行轮廓。它证明了碳纳米管技术不再局限于实验室中的单管器件，而是具备了构建复杂数字系统的潜力。随着材料生长技术的进步和三维集成方案的引入，碳纳米管芯片有望在特定领域率先应用，如对功耗敏感的边缘计算、高频通信以及极端环境下的电子设备。

新材料技术开发的连锁效应

碳纳米管CPU的成功验证，将极大刺激二维材料（如二硫化钼、黑磷）及其他新型半导体材料的研究投入。全球主要经济体已将碳基电子技术列入长期战略规划，例如欧盟的“石墨烯旗舰计划”和中国在碳基集成电路领域的持续攻关。业界普遍认为，未来十年将是“硅+”与“去硅化”技术并行发展的阶段，而异质集成、混合架构将成为过渡期的主流形态。

从更宏观的视角看，芯片去“硅”化不仅是材料科学的胜利，更是对计算范式的重新思考。当硅的微缩红利逐渐消退，碳纳米管等新材料带来的性能跃升和能效优势，或许是开启下一个计算黄金时代的关键钥匙。MIT的这次成功入局，无疑为这场长跑注入了一针强心剂。
